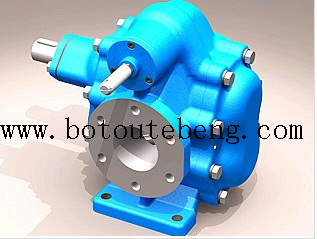

KCB系列齒輪泵(KCB-300)主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度在10。E（75C.S.t）以下，溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
用途
KCB-300齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于180℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
應用范圍
KCB-300齒輪泵在輸油系統中可用作傳輸、增壓泵；
在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在工業領域中，均可作潤滑油泵用。
結構特點
本系列KCB齒輪泵主要有齒輪、軸、泵體、溢流閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
泵設有溢流閥作為超載保護，溢流閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本溢流閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
● 性能參數表
|
型號
|
|
轉速 n
r/min
|
排出壓力 p
Mpa
|
必需汽
蝕余量
r
m
|
效率
η
%
|
電動機
|
|
m3/h
|
L/min
|
|
|
|
KCB-18.3
|
1.1
|
18.3
|
1400
|
1.45
|
5
|
44
|
1.5
|
Y90L-4
|
|
2CY-1.1/1.45
|
|
KCB-33.3
|
2
|
33.3
|
1420
|
1.45
|
5
|
44
|
2.2
|
Y100L1-4
|
|
2CY-2/1.45
|
|
kcb-55
|
3.3
|
55
|
1400
|
0.33
|
7
|
41
|
1.5
|
Y90L-4
|
|
2CY-3.3/0.33
|
|
KCB-83.3
|
5
|
83.3
|
1420
|
0.33
|
7
|
43
|
2.2
|
Y100L1-4
|
|
2CY-5/0.33
|
|
KCB-135
|
8
|
135
|
940
|
0.33
|
5
|
46
|
2.2
|
Y112M-6
|
|
2CY-8/0.33
|
|
KCB-200
|
12
|
200
|
1440
|
0.33
|
5
|
46
|
4
|
Y112M-4
|
|
2CY-12/0.33
|
|
KCB-300
|
18
|
300
|
960
|
0.36
|
5
|
42
|
5.5
|
Y132M2-6
|
|
2CY-18/0.36
|
|
KCB-483.3
|
29
|
483.3
|
1440
|
0.36
|
5.5
|
42
|
11
|
Y160M-4
|
|
2CY-29/0.36
|
|
KCB-633
|
38
|
633
|
970
|
0.28
|
6
|
43
|
11
|
Y160L-6
|
