2CY齒輪泵安裝尺寸圖型號

時間:2012-01-06 14:41 作者:特種泵點擊:次

2CY齒輪泵泵頭安裝尺寸圖：型號 L L 1 L 2 L 3 B 1 B 2 B 3 H H 1 H 2 G D 4-d 2CY-1.08/2.5 193.5 45 75 138.5 114 138 95 132 67.5 87 G3/4 18 10 2CY-2.1/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1 18 10 2CY-3/2.5 198.5 48 78 14

2CY齒輪泵安裝尺寸圖

2CY齒輪泵泵頭安裝尺寸圖：型號 L L 1 L 2 L 3 B 1 B 2 B 3 H H 1 H 2 G D 4-d 2CY-1.08/2.5 193.5 45 75 138.5 114 138 95 132 67.5 87 G3/4 18 10 2CY-2.1/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1 18 10 2CY-3/2.5 198.5 48 78 142.5 124 154

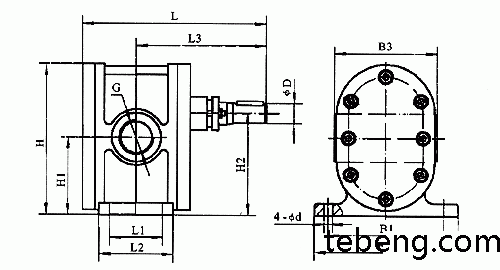

2CY齒輪泵頭安裝尺寸圖：

型號	L	L₁	L₂	L₃	B₁	B₂	B₃	H	H₁	H₂	G	φD	4-φd
2CY-1.08/2.5	193.5	45	75	138.5	114	138	95	132	67.5	87	G3/4	18	10
2CY-2.1/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1	18	10
2CY-3/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1	18	10
2CY-4.2/2.5	220	58	88	155	160	190	140	205	107.5	140	G1¹/₄"	28	12
2CY-7.5/2.5	239	65	98	164.5	160	190	140	205	107.5	140	G1¹/2"	28	12
2CY-12/2.5	360	106	136	257	190	220	210	256	136	178	G2	32	14

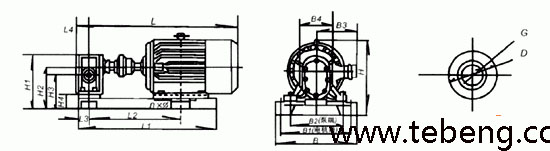

2CY齒輪泵整機安裝尺寸圖：

型號	L	L₁	L₂	L₃	L₄	H	H₁	H₂	H₃	H₄	B	B₁	B₂	B₃	B₄	G	D	n×φ	重量 Weight (kg)
2CY-1.08 /2.5	582	486	339	47.5	55	290	190	145	125.5	58	293	257	190	180	95	G³/₄"	φ36	4× φ18	56
2CY-2.1 /2.5	586	493	344	49	56	302	210	157	131	45	293	257	206	180	110	G1	φ50	4× φ18	63.5
2CY-3 /2.5	605	499	349	49	56	310	210	157	131	45	333	297	206	190	110	G1	φ50	4× φ18	77.5
2CY- 4.2/2.5	720	585	420	54	65	373	255	190	157.5	50	368	332	242	210	140	G1¹ /₄"	φ70	4× φ18	121
2CY- 7.5/2.5	780	637	448	60	75	378	260	195	162.5	55	368	332	242	210	140	G1¹ /₂"	φ70	4× φ18	136
2CY- 12/2.5	1020	862	616	78	103	468	321	243	201	65	416	380	272	255	210	G2	φ95	4× φ18	173
