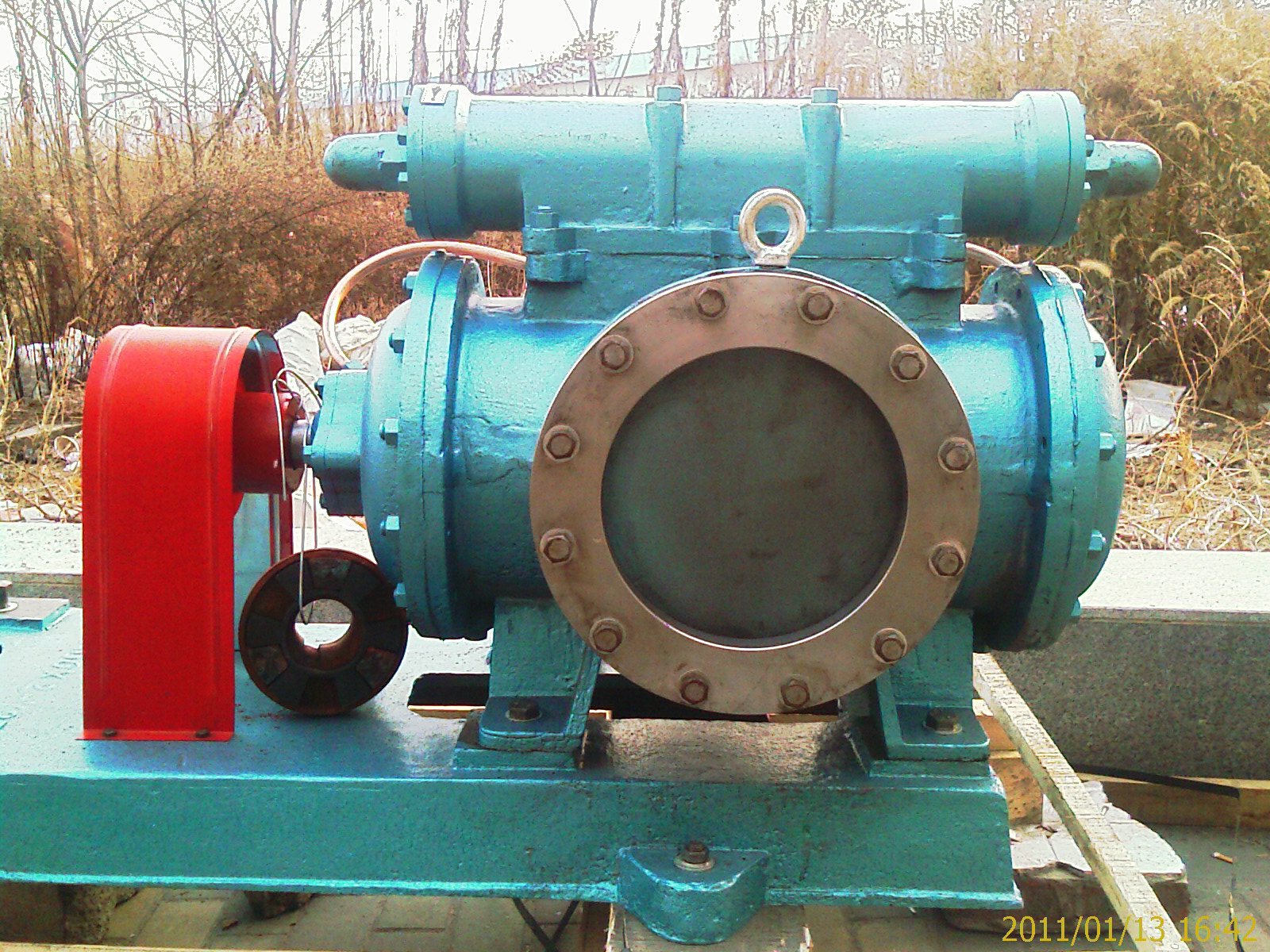

3G系列三螺桿泵概述
三螺桿泵是轉子式容積泵,由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯 套三孔內表面的配合,得以在泵的進出口之間形成數級動密封腔室,這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口,并使所輸液體逐級升壓,從而形成一個連續,平穩,軸向移動的壓力液體.
3G三螺桿泵適用介質及性能范圍:
三螺桿泵所輸液體為各種不含固體顆粒,無腐蝕性油類及類似油的潤滑性液體,所輸液體粘度為1.2~100°E(3.0~760cst),高粘度 液體亦可通過加溫降粘后輸送. 流量范圍0.2~590m3/h,.工作壓力100bar,.溫度150℃.
3G三螺桿泵結構
1,結構簡單:具有多種結構形式,一般小流量0.2~6.5m3/h,泵的泵體和襯套合為一體(統稱泵體),軸封為機械密封. 中等流量以上的泵襯套為一單獨的零件固定于泵體內,大流量泵多制成雙吸結構臥式安裝,軸封根據輸送介質的不同有機械密封和填 料密封兩種.船用泵的安裝形式有臥式和立式兩種,原動機為交,直流船用電動機.
2,壽命長:三螺桿泵的主動螺桿由電動機驅動,主,從桿之間沒有機械接觸,而由所輸壓力液體驅使從桿繞軸心線自轉,主,從桿 之間,螺桿與襯套之間皆有一層油膜保護,因而泵的機械摩擦極小,壽命堪稱半.性.
3,所輸液體在泵內作軸向勻速直線運動,故壓力脈動小,流量穩定,噪音低,由于轉動部件慣性小,則起動力矩和振動很小.
4,具有高吸入能力..率.
5,為保證泵,電機及管路系統的.,中等流量以上的螺桿泵均帶有.閥,當壓力超過.閥的設定壓力時,高壓油將回流至泵的進油口.
三螺桿泵性能參數
|
型號
|
排出壓力
P MPa
|
流量 Q
|
轉速n
r/min
|
必需汽蝕余量 rm
|
效率η %
|
電動機
|
|
m3/h
|
L/min
|
功率kw
|
型號
|
|
25×4-46
|
1.0
|
0.8
|
13
|
1450
|
4
|
62
|
0.75
|
Y802-4
|
|
2.5
|
0.6
|
10
|
60.6
|
1.5
|
Y90L-4
|
|
1.0
|
2.0
|
33
|
2900
|
4.5
|
59.4
|
1.5
|
Y90S-2
|
|
2.5
|
1.6
|
26
|
69
|
3
|
Y100L-2
|
|
30×4-46
|
1.0
|
1.6
|
26
|
1450
|
4.5
|
63.5
|
1.1
|
Y90S-4
|
|
2.5
|
1.2
|
20
|
61
|
2.2
|
Y100L1-4
|
|
1.0
|
3.6
|
60
|
2900
|
5
|
60
|
2.2
|
Y90L-2
|
|
2.5
|
3.2
|
53
|
69
|
4
|
Y112M-2
|
|
36×4-46
|
1.0
|
2.8
|
46
|
1450
|
4.5
|
66
|
2.2
|
Y100L1-4
|
|
2.5
|
2.4
|
40
|
66.5
|
4
|
Y112M-4
|
|
1.0
|
6.5
|
108
|
2900
|
5
|
60.5
|
4
|
Y112M-2
|
|
2.5
|
6
|
100
|
72
|
7.5
|
Y132S2-2
|
|
42×4-46
|
1.0
|
4.8
|
80
|
1450
|
5
|
62
|
4
|
Y112M-4
|
|
2.5
|
4.2
|
70
|
73
|
5.5
|
Y132S1-4
|
|
1.0
|
10.5
|
175
|
2900
|
5.5
|
61
|
5.5
|
Y132S1-2
|
|
2.5
|
10
|
166
|
72
|
15
|
Y160M2-2
|
|
45×4-46
|
1.0
|
6.3
|
106
|
1450
|
5
|
70
|
3
|
Y100L2-4
|
|
2.5
|
5.9
|
99
|
74
|
7.5
|
Y132M-4
|
|
1.0
|
13.5
|
225
|
2900
|
5.5
|
60
|
7.5
|
Y132S2-2
|
|
2.5
|
13
|
217
|
75
|
15
|
Y160M2-2
|
|
60×4-46
|
1.0
|
15.5
|
255
|
1450
|
5
|
71.3
|
11
|
Y160M-4
|
|
2.5
|
14.5
|
245
|
74
|
15
|
Y160L-4
|
|
1.0
|
32
|
533
|
2900
|
5.5
|
63
|
18.5
|
Y160L-2
|
|
2.5
|
31.5
|
525
|
77
|
37
|
Y200L2-2
|
|
70×2-46
|
0.6
|
24
|
400
|
1450
|
5
|
71
|
7.5
|
Y132M-4
|
|
1.0
|
23.5
|
390
|
75
|
11
|
Y160M-4
|
|
1.6
|
22.5
|
370
|
76
|
15
|
Y160L-4
|
|
70×4-46
|
1.0
|
24.5
|
408
|
1450
|
5
|
72.5
|
18.5
|
Y180M-4
|
|
2.5
|
23.5
|
392
|
79
|
30
|
Y200L-4
|
|
80×2-46
|
0.6
|
36.5
|
608
|
1450
|
5
|
72
|
11
|
Y160M-4
|
|
1.0
|
35
|
594
|
75.5
|
18.5
|
Y180M-4
|
|
1.6
|
34.5
|
575
|
76.5
|
22
|
Y180L-4
|
|
80×4-46
|
1.0
|
37
|
617
|
1450
|
5.5
|
72
|
30
|
Y200L-4
|
|
2.5
|
35
|
590
|
78.1
|
45
|
Y225M-4
|
|
100×2-46
|
0.6
|
72.5
|
1208
|
1450
|
5
|
73
|
22
|
Y180L-4
|
|
1.0
|
71
|
1183
|
77
|
37
|
Y225S-4
|
|
1.6
|
60.5
|
1158
|
79
|
45
|
Y225M-4
|
|
100×4-46
|
1.0
|
72.5
|
1208
|
1450
|
5.5
|
73
|
55
|
Y250M-4
|
|
2.5
|
70
|
1165
|
78.5
|
75
|
Y280S-4
|
|
S100×3-27
|
0.6
|
72
|
1196
|
1450
|
6
|
62
|
22
|
Y180L-4
|
|
1.6
|
70
|
1160
|
72
|
55
|
Y250M-4
|
|
2.5
|
69
|
1145
|
74
|
75
|
Y280S-4
|
|
S120×3-27
|
0.8
|
123
|
2055
|
1450
|
6
|
74.5
|
55
|
Y250M-4
|
|
1.5
|
120
|
2010
|
76
|
90
|
Y280M-4
|
|
2.5
|
115
|
1920
|
78.5
|
132
|
Y315M-4
|
