NYP高粘度泵安裝尺寸
- -詳細參數
NYP型齒輪泵外形及安裝尺寸

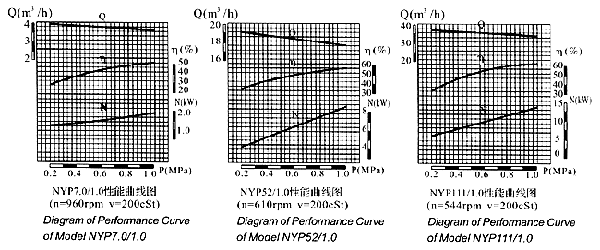

※ 性能曲線圖
※ 結構型式（如圖一）
|
（1）工作原理
具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入和排出口隔開。轉動時，在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
（2）結構
如圖1，泵主要有內外轉子，軸，泵體，前蓋，拖架，密封，軸承等組成。密封有機械密封和填料密封的兩種形式，對于高溫、高粘稠度及腐蝕性強的介質，選用填料密封。
輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配保護閥，當泵或管路系統超壓時，保護閥門打開，形成內部回流，保證系統。
泵裝置由泵，電機和底座組成。傳動方式有橋式和直聯式兩種。
從主軸外伸端向泵看，為順時針旋轉。
|
（圖一）
|
|
1.前蓋 2.內轉子 3.泵體 4.外轉子 5.滑動軸承或滾動軸承 6.填料密封或機械密封 7.主軸 8.托架
|
※ 泵頭外形尺寸圖

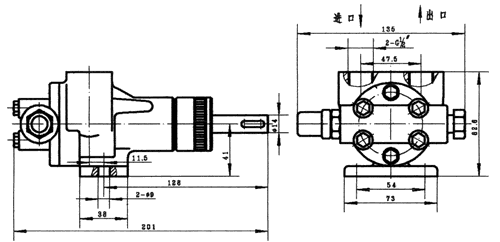

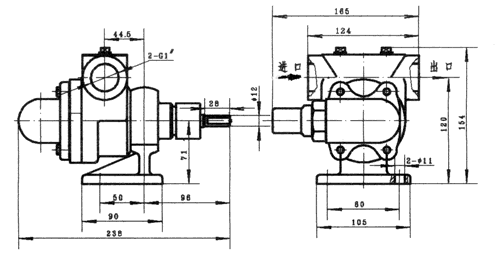

NYP0.78泵頭外形尺寸
NYP2.3泵頭外形尺寸

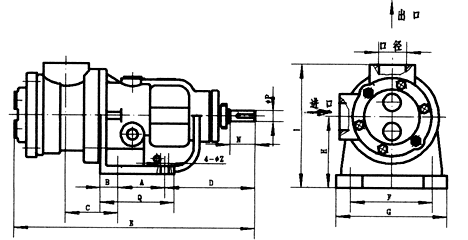

NYP7.0（A），NYP52（A）泵頭外形尺寸
泵型號
|
理論排量
L/100r |
A |
B |
C |
D |
E |
F |
G |
H |
I |
Q |
N |
P |
Z |
口徑 |
NYP7.0A
(原NYP3A) |
7.0 |
80 |
31 |
90 |
154 |
413 |
140 |
172 |
100 |
190 |
127 |
43 |
19 |
13 |
M48×2 |
NYP52A
(原NYP10A) |
52 |
120 |
30 |
130 |
200 |
580 |
200 |
240 |
160 |
290 |
180 |
57 |
30 |
18 |
M60×2 |
NYP7.0A
(原NYP3A) |
7.0 |
58 |
16 |
99 |
147 |
375 |
140 |
172 |
88 |
178 |
90 |
43 |
19 |
13 |
G11/2" |
NYP52A
(原NYP10A) |
52 |
70 |
17 |
95 |
257 |
523 |
204 |
235 |
140 |
270 |
102 |
57 |
30 |
15 |
G2" |

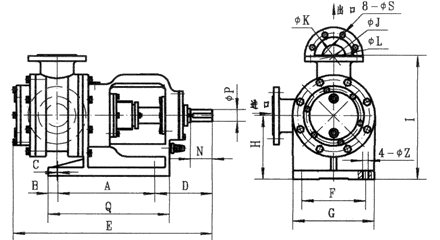

NYP3.6，NYP24，NYP80，NYP111（A），NYP727泵頭外形尺寸
|
型號
|
理論排量
L/100r
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
N
|
P
|
Q
|
S
|
Z
|
|
ZNYP3.6
|
3.6
|
80
|
31
|
89
|
154
|
398
|
140
|
172
|
100
|
220
|
40
|
84
|
110
|
43
|
19
|
127
|
4-φ18
|
13
|
|
NYP24
|
24
|
120
|
30
|
94
|
196
|
518
|
200
|
240
|
160
|
320
|
50
|
125
|
165
|
57
|
30
|
180
|
4-φ18
|
18
|
|
NYP80
|
80
|
170
|
27.5
|
138.5
|
183.5
|
592
|
220
|
255
|
180
|
390
|
80
|
160
|
200
|
75
|
42
|
225
|
8-φ18
|
15
|
|
NYP111
(原NYP30A)
|
111
|
170
|
25
|
142
|
188
|
616
|
220
|
255
|
180
|
390
|
80
|
160
|
200
|
58
|
40
|
225
|
8-φ18
|
15
|
|
NYP111
(原NYP30A)
|
111
|
340
|
30
|
3
|
198
|
688
|
220
|
280
|
220
|
430
|
80
|
160
|
200
|
75
|
42
|
420
|
8-φ18
|
20
|
|
NYP320
|
320
|
340
|
35
|
120.5
|
268
|
849
|
330
|
400
|
260
|
520
|
125
|
210
|
250
|
120
|
65
|
410
|
8-φ18
|
22
|
|
NYP727
(原NYP50A)
|
727
|
410
|
40
|
170
|
260
|
1060
|
370
|
450
|
360
|
680
|
150
|
240
|
285
|
120
|
80
|
530
|
8-φ18
|
22
|
※ 整機外形與安裝尺寸
（1）與電機直聯配焊接底座

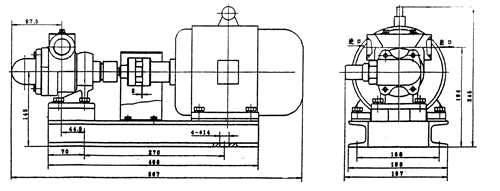

NYP0.78配Y90S（Y8021）電機

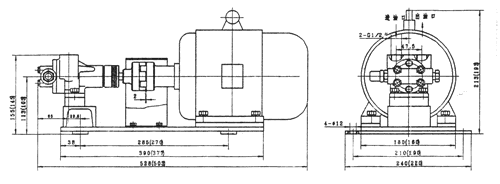

NYP2.3配Y90S電機
配鑄鐵底座
|
型號
|
L
|
L1
|
L2
|
L3
|
L4
|
H
|
H1
|
H2
|
B
|
B1
|
B2
|
B3
|
D
|
4-D1
|
配套電機
|
|
型號
|
功率
|
|
NYP7.0
|
913
|
85
|
399
|
600
|
164
|
365
|
182
|
272
|
385
|
225
|
335
|
90
|
G11/2"
|
φ22
|
Y132S-6
|
3kw
|
|
NYP7.0A
|
905
|
72
|
439
|
636
|
1275
|
390
|
207
|
297
|
396
|
248
|
346
|
90
|
M48×2
|
φ22
|
Y132S-6
|
3kw
|

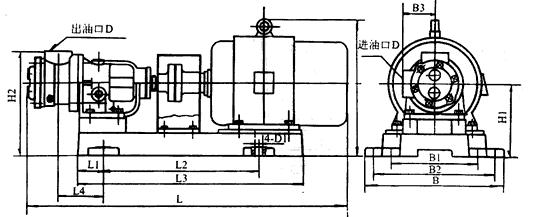

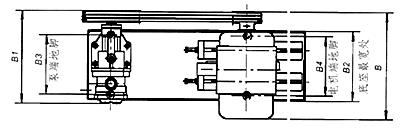

（2）采用皮帶輪聯接傳動（橋式）
型號
|
流量m3/h |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
B |
B1 |
B2 |
B3 |
B4 |
D1 |
D2 |
D3 |
| NYP7.0A |
1.5 |
918 |
104 |
605 |
425 |
237 |
242 |
327 |
475 |
414 |
310 |
266 |
266 |
M48×2 |
M48×2 |
φ20 |
| 2 |
918 |
104 |
605 |
425 |
210 |
242 |
300 |
475 |
414 |
310 |
266 |
266 |
M48×2 |
M48×2 |
φ20 |
| NYP52A |
8 |
1030 |
135 |
602 |
505 |
280 |
280 |
410 |
605 |
580 |
516 |
324 |
444 |
M60×2 |
M60×2 |
φ22 |
| 10 |
1030 |
135 |
602 |
505 |
280 |
280 |
410 |
605 |
580 |
516 |
324 |
444 |
M60×2 |
M60×2 |
φ22 |
| 12 |
1030 |
135 |
602 |
505 |
280 |
280 |
410 |
605 |
580 |
516 |
324 |
444 |
M60×2 |
M60×2 |
φ22 |

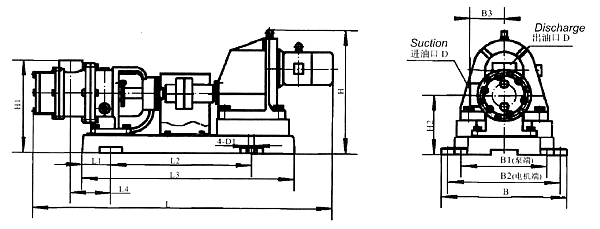

（2）配減速電機
型號
|
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
B |
B1 |
B2 |
B3 |
D |
D1 |
Decelerator |
型號
|
功率KW
|
轉速r/min |
| NYP7.0 |
1028 |
91 |
384 |
590 |
115 |
327 |
253 |
163 |
270 |
225 |
225 |
90 |
G11/2" |
φ20 |
YCJ71 |
3 |
583 |
| 455 |
| NYP52 |
1361 |
67 |
576 |
790 |
130 |
480 |
355 |
225 |
400 |
308 |
340 |
130 |
G2" |
φ22 |
YCJ112 |
7.5 |
228 |
| 1351 |
67 |
576 |
790 |
130 |
533 |
355 |
225 |
400 |
308 |
340 |
130 |
G2" |
φ22 |
YCJ100 |
7.5 |
303 |
| 357 |
| 1436 |
67 |
576 |
790 |
130 |
533 |
355 |
225 |
400 |
308 |
340 |
130 |
G2" |
φ22 |
YCJ100 |
11 |
475 |
| NYP111 |
1500 |
154 |
558 |
890 |
227 |
585 |
495 |
285 |
525 |
385 |
475 |
210 |
φ80 |
φ22 |
YCJ112 |
15 |
305 |
| 417 |
| 479 |
| NYP727 |
2423 |
200 |
950 |
1259 |
330 |
825 |
935 |
615 |
580 |
520 |
520 |
320 |
φ150 |
φ28 |
YCJ315 |
37 |
128 |
| NYP3.6 |
1050 |
91 |
384 |
590 |
131 |
339 |
265 |
175 |
270 |
225 |
225 |
90 |
φ40 |
φ20 |
YCJ71 |
2.2 |
587 |
| NYP7.0A |
1066 |
91 |
384 |
590 |
131 |
339 |
265 |
175 |
270 |
225 |
225 |
90 |
M48×2 |
φ22 |
YCJ71 |
3 |
583 |
| 455 |
| NYP24 |
1250 |
111 |
540 |
815 |
190 |
490 |
365 |
235 |
476 |
326 |
426 |
130 |
φ50 |
φ22 |
YCJ100 |
4 |
226 |
| NYP52 |
1480 |
111 |
540 |
815 |
190 |
543 |
365 |
235 |
476 |
326 |
426 |
130 |
M60×2 |
φ22 |
YCJ112 |
7.5 |
228 |
| 1489 |
111 |
540 |
815 |
190 |
490 |
365 |
235 |
476 |
326 |
426 |
130 |
M60×2 |
φ22 |
YCJ100 |
7.5 |
303 |
| 357 |
| 1574 |
111 |
540 |
815 |
190 |
490 |
365 |
235 |
476 |
326 |
426 |
130 |
M60×2 |
φ22 |
YCJ100 |
11 |
475 |
| NYP80 |
1654 |
154 |
558 |
890 |
223.5 |
618 |
495 |
285 |
525 |
385 |
475 |
210 |
φ80 |
φ22 |
YCJ112 |
15 |
479 |
| NYP111A |
1750 |
240 |
654 |
1076 |
173 |
625 |
527 |
317 |
508 |
378 |
458 |
210 |
φ80 |
φ22 |
YCJ122 |
15 |
305 |
| 417 |
| 479 |
※ 選泵時應考慮的主要事項
（1）介質的潤滑性、清潔度、腐蝕性。
（2）介質的粘稠度、溫度。
（3）泵進口壓力及出口壓力，安裝高度。
（4）使用場合的防爆要求。
（5）訂貨時請注明泵型號，設計使用壓力，轉速，介質粘度，溫度，電機防爆級別，介質名稱。
（6）對于本樣本所列以外的特別工況條件，可按用戶要求單獨設計供貨。
本樣本所列條款如有變動，恕不另行通知。
