YCB圓弧齒輪泵型外形及安裝尺寸圖曲線
-詳細參數

YCB型齒輪泵外形及安裝尺寸

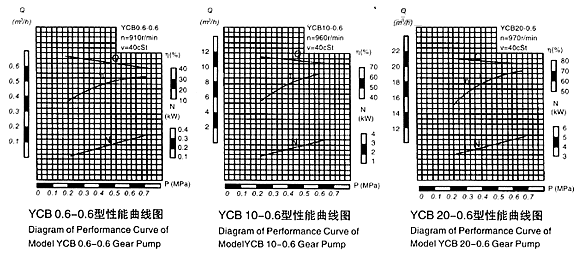

※ 性能曲線圖

　　各型齒輪泵的性能參數，是在介質粘度4×10^-3m²/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10^-5～8×10^-5m²/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。
各型齒輪泵性能參數中給出的排出壓力是給出的大的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。

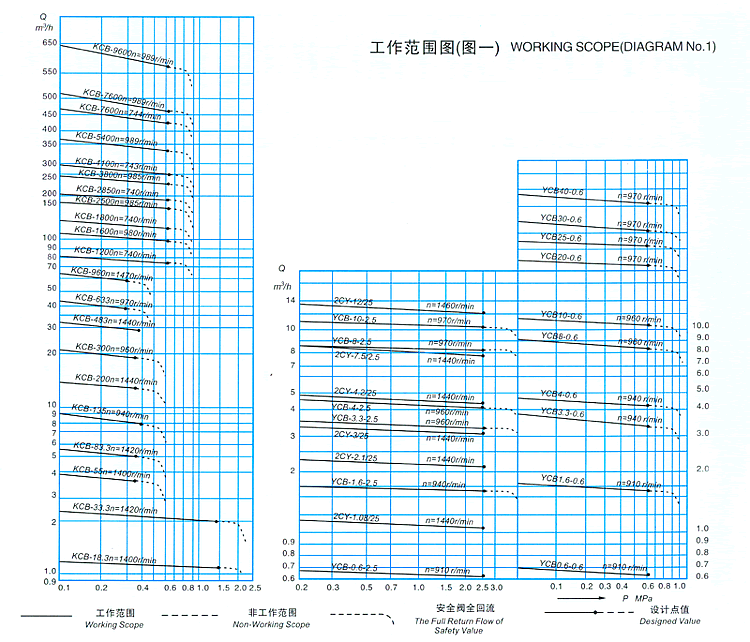

※ 工作范圍圖

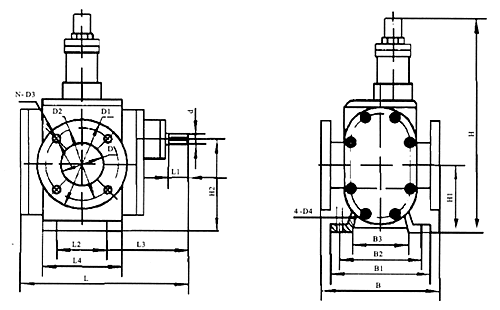

　YCB型泵外型、安裝尺寸

型號	L	L₁	L₂	L₃	L₄	B	B₁	B₂	B₃	H	H₁	H₂	D	D₁	D₂	N-D₃	4-D4	d
YCB0.6	180	30	45	107.5	66	125	91	70	35	187	80	92	φ25	φ100	φ75	4-M10	4-φ9	φ12
YCB1.6	208	32	55	118.5	80	150	115	90	50	208	79.7	95	φ32	φ120	φ90	4-φ14	4-φ11	φ14
YCB3.3	247.6	35	70	132.85	98	180	148	120	75	258	87.6	110	φ40	φ130	φ100	4-φ14	4-φ13	φ18
YCB4	260.6	35	80	134.8	108	180	148	120	75	263	92.6	115	φ50	φ140	φ110	4-φ14	4-φ13	φ18
YCB8	313	45	100	158.5	138	220	178	140	90	361	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB10	330	45	100	168.5	138	220	178	140	90	360	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB20	400	55	135	201	182	260	226	180	118	436.5	130.8	170	φ80	φ190	φ150	4-φ18	4-φ18	φ32
YCB25	430	55	135	216	182	260	226	180	118	436.5	130.8	170	φ100	φ210	φ170	4-φ18	4-φ18	φ32
YCB30	459	60	150	236	200	275	231	190	126	461	141	185	φ100	φ210	φ170	4-φ18	4-φ18	φ35
YCB40	500	70	175	251.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40
YCB50	493	70	175	246.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40

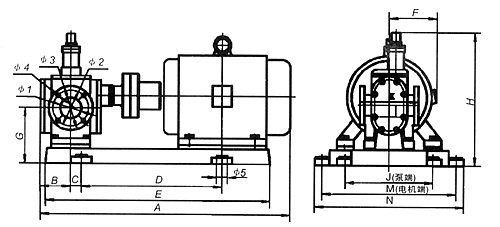

　YCB型齒輪泵外型、安裝尺寸及重量

型號 Model	流量 m³/h	A	B	C	D	E	F	G	H	J	K	M	N	φ1	φ2	φ3	n×φ4	n×φ5	重量 Weight
YCB0.6-0.6	0.6	506	50	22.5	280	421	155	115	232	136	125	222	252	φ25	φ75	φ100	4×M10	4×φ14	38.5
YCB1.0-0.6	1.0	486.5			264	405	150		217			207	237
YCB1.6-0.6	1.6	547	63	27.5	303	455	155		243	156	150	222	252	φ32	φ90	φ120	4×φ14		43
YCB2.5-0.6	2.5
YCB3.3-0.6	3.3	644	76	35	344.5	544.5	180	127.6	298	198	180	266	298	φ 40	φ100	φ130		4×φ16	65
YCB5.0-0.6	5.0
YCB4.0-0.6	4.0	667.5	82	40	346	557						256	288	φ50	φ110	φ140			66
YCB6.0-0.6	6.0
YCB8.0-0.6	8.0	795	101	50	382	644	210	140	396	218	220	332	364	φ65	φ130	φ160			117
YCB12-0.6	12
YCB10-0.6	10	849	111		430	690													130
YCB15-0.6	15	808			392	652
YCB20-0.6	20	1009	131.5	29.5	566	845	255	165.8	471.5	270	260	380	416	φ80	φ150	φ190	4×φ18	4×φ18	216
YCB25-0.6	25	1100	146.5		603	904						385	421	φ100	φ170	φ210			223
YCB30-0.6	30	1125	147	35	646	954		196	517	295	275	400	436						288
YCB40-0.6	40	1214	161	42.5	673	1023	285	212	562	315	300	425	461	φ125	φ200	φ240	8×φ18	4×φ18	364
YCB50-0.6	50	1300	159	52.5	680	1080	310	237	590	240	300	476	536	φ125	φ200	φ240	8×φ18	4×φ18
