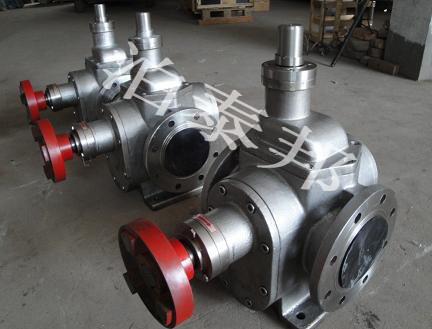

YCB不銹鋼圓弧泵主要有齒輪,軸,泵體,泵蓋,軸承套,軸端密封等組成.齒輪采用雙圓弧正弦曲線齒形制造.它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動,所以齒面無磨損,運轉平穩,無困液現象,噪音低,壽命長,效率高.YCB圓弧泵擺脫了傳統設計的束縛,使得齒輪泵在設計,生產和使用上進入了一個新的領域YCB不銹鋼圓弧泵采用了上被認為輸送泵先進的一點連續接觸齒輪,即雙圓弧加正弦曲線復合成齒形,可淘汰漸開線齒輪輸送泵.YCB圓弧泵在兩嚙合齒廓間為一點連續接觸,不會產生困油現象,解決了漸開線齒輪泵因困油現象導致泵的振動,噪聲,軸承負載增大等現象.因此圓弧齒輪泵,噪聲低,并具有良好的節能效果.
YCB不銹鋼圓弧泵設有溢流閥作為超載保護,溢流閥全回流壓力為泵額定排出壓力的1.5倍.也可在允許排出壓力范圍內根據實際需要另行調整.但注意本溢流閥不能作減壓閥長期工作,需要時可在管路上另行安裝.
YCB不銹鋼圓弧泵用途
YCB
不銹鋼圓弧齒輪泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)，溫度在200℃以下的具有潤滑性的油料。YCB 系列不銹鋼圓弧泵，可輸送無潤滑性的油料、飲料、有腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
YCB不銹鋼圓弧齒輪泵適用范圍
在輸油系統中可用作傳輸，增壓泵；
在燃油系統中可用作輸送，加壓，噴射的燃油泵；
在液壓傳動系統中可用作提供液壓動力的液壓泵；
在工業領域中，均可作潤滑油泵用。
YCB圓弧齒輪油泵訂貨說明：
1.不銹鋼圓弧泵產品名稱及型號;
2.不銹鋼圓弧泵規格口徑;
3.不銹鋼圓弧泵產品流量;
4.不銹鋼圓弧泵產品揚程;
5.不銹鋼圓弧泵產品功率;
6.不銹鋼圓弧泵使用介質;
7. 不銹鋼圓弧泵產品材料;
8.如有特殊要求時請在訂購產品時注明。
9.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
10. 當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖,由我們的業專家為您審核把關。
YCB不銹鋼圓弧泵性能參數表
流量
Q |
轉速
n
r/min |
排出壓力
p
Mpa |
必需汽
蝕余量
r
m |
效率
η
% |
電動機 |
| m3/h |
頻率
Hz |
功率KW |
型號 |
| YCB0.6-0.6 |
0.6 |
910 |
0.6 |
5.5 |
32 |
50 |
0.75 |
Y90S-6 |
| 1.0 |
1390 |
50 |
0.75 |
Y80L2-4 |
| 0.7 |
1130 |
60 |
0.75 |
Y90S-6 |
| 1.2 |
1710 |
60 |
0.75 |
Y80L2-4 |
| YCB0.6-1.6 |
0.6 |
910 |
1.6 |
7.0 |
70 |
50 |
1.1 |
Y90L-6 |
| 1.0 |
1400 |
50 |
1.5 |
Y90L-4 |
| 0.7 |
1130 |
60 |
1.1 |
Y90L-6 |
| 1.2 |
1710 |
60 |
1.1 |
Y90S-4 |
| YCB1.6-0.6 |
1.6 |
910 |
0.6 |
5.5 |
42 |
50 |
0.75 |
Y90S-6 |
| 2.5 |
1400 |
50 |
1.1 |
Y90S-4 |
| 1.9 |
1130 |
60 |
1.1 |
Y90L-6 |
| 3.0 |
1710 |
60 |
1.5 |
Y90L-4 |
| YCB1.6-1.6 |
1.6 |
940 |
1.6 |
7.0 |
71 |
50 |
2.2 |
Y112M-6 |
| 2.5 |
1440 |
50 |
4 |
Y112M-4 |
| 1.9 |
1150 |
60 |
2.2 |
Y112M-6 |
| 3.0 |
1750 |
60 |
4 |
Y112M-4 |
| YCB3.3-0.6 |
3.3 |
940 |
0.6 |
5.0 |
60 |
50 |
1.5 |
Y100L-6 |
| 5.0 |
1420 |
50 |
2.2 |
Y100L1-4 |
| 4.0 |
1150 |
60 |
1.5 |
Y100L-6 |
| 6.0 |
1730 |
60 |
2.2 |
Y100L1-4 |
| YCB3.3-1.6 |
3.3 |
960 |
1.6 |
7.0 |
72 |
50 |
5.5 |
Y132M2-6 |
| 5.0 |
1440 |
50 |
7.5 |
Y132M-4 |
| 4.0 |
1170 |
60 |
4 |
Y132M1-6 |
| 6.0 |
1750 |
60 |
7.5 |
Y132M-4 |
| YCB4-0.6 |
4.0 |
940 |
0.6 |
5.0 |
60 |
50 |
1.5 |
Y100L-6 |
| 6.0 |
1420 |
50 |
2.2 |
Y100L1-4 |
| 4.8 |
1150 |
60 |
2.2 |
Y112M-6 |
| 7.2 |
1730 |
60 |
3 |
Y100L2-4 |
| YCB4-1.6 |
4.0 |
960 |
1.6 |
7.0 |
72 |
50 |
5.5 |
Y132M2-6 |
| 6.0 |
1440 |
50 |
7.5 |
Y132M-4 |
| 4.8 |
1170 |
60 |
5.5 |
Y132M-6 |
| 7.2 |
1750 |
60 |
7.5 |
Y132M-4 |
| YCB8-0.6 |
8.0 |
960 |
0.6 |
5.0 |
61 |
50 |
3 |
Y132S-6 |
| 12.0 |
1440 |
50 |
5.5 |
Y132S-4 |
| 9.6 |
1170 |
60 |
4 |
Y132M1-6 |
| 14.4 |
1750 |
60 |
5.5 |
Y132S-4 |
| YCB8-1.6 |
8.0 |
970 |
1.6 |
7.0 |
75 |
50 |
11 |
Y160L-6 |
| 12.0 |
1460 |
50 |
15 |
Y160L-4 |
| 9.6 |
1170 |
60 |
11 |
Y160L-6 |
| 14.4 |
1760 |
60 |
15 |
Y160L-4 |
| YCB10-0.6 |
10.0 |
960 |
0.6 |
5.0 |
62 |
50 |
4 |
Y132M1-6 |
| 15.0 |
1440 |
50 |
5.5 |
Y132S-4 |
| 12.0 |
1170 |
60 |
5.5 |
Y132M2-6 |
| 18.0 |
1750 |
60 |
7.5 |
Y132M-4 |
| YCB10-1.6 |
10.0 |
970 |
1.6 |
7.0 |
76 |
50 |
11 |
Y160L-6 |
| 15.0 |
1470 |
50 |
15 |
Y160L-4 |
| 12.0 |
1170 |
60 |
11 |
Y160L-6 |
| 18.0 |
1770 |
60 |
18.5 |
Y160L-4 |
| YCB20-0.6 |
20.0 |
970 |
0.6 |
5.0 |
68 |
50 |
7.5 |
Y160M-6 |
| 24.0 |
1170 |
60 |
7.5 |
Y160M-6 |
| YCB25-0.6 |
25.0 |
970 |
0.6 |
5.5 |
69 |
50 |
11 |
Y160L-6 |
| 30.0 |
1170 |
60 |
11 |
Y160L-6 |
| YCB30-0.6 |
30.0 |
970 |
0.6 |
5.5 |
70 |
50 |
11 |
Y160L-6 |
| 36.0 |
1170 |
60 |
11 |
Y160L-6 |
| YCB40-0.6 |
40.0 |
970 |
0.6 |
5.5 |
72 |
50 |
15 |
Y180L-6 |
| 48.0 |
1180 |
60 |
15 |
Y180L-6 |
| YCB50-0.6 |
50.0 |
970 |
0.6 |
5.5 |
72 |
50 |
22 |
Y200L2-6 |
| 60.0 |
1180 |
60 |
22 |
Y200L2-6 |
